摘要:一种钛基量子点纳米复合高性能解水锁剂及制备方法，所述解水锁剂按照100%计，由以下重量含量的原料组成：两亲性钛量子点0.03?0.1%，两性表面活性剂0.2?0.4%，阴?非离子表面活性剂0.05?0.2%，助溶剂0.1?0.2%，抑泡剂0.1?0.3%，余量的水；其中，所述两亲性钛量子点是通过以下方法制备得到：先通过水热法将钛酸酯类偶联剂水解并缩合形成钛基量子点，再通过硅烷偶联剂进行一次改性，随后利用功能单体进行二次表面原位聚合改性，所述功能单体为疏水单体、丙烯酸和耐温耐盐单体。所述解水锁剂能深部运移且无储层伤害，可降低去离子水表面张力至19.3mN/m，表现出优良的除水锁性能。

气井在生产过程中或进入后期见水造成部分渗流通道因水锁而堵塞，导致产气量逐渐降低。同时针对鄂尔多斯盆地这样的低渗气藏条件，开展水力压裂是改善储层条件、增产提效的关键措施。然而压后返排过程中，水锁效应是影响压裂液返排效率的关键因素，也是造成近井地带储层伤害的主要原因之一。因此，解除水锁是恢复储层渗流条件，降低伤害并维持气井产能的有效方法。造成水锁的主要原因是由于气-水表面张力和部分凝析油-水界面张力过高而导致毛细管阻力，封堵了气流通道?？杉?，唯有降低水相表/界面张力才能达到解除水锁的目的。

因此，常见的解水锁剂大多以表面活性剂为主，主要包括阴离子类、非离子类、两性类、双子类、假四子类表面活性剂。然而，为了进一步提升解水锁剂表面活性，通过不同种类表面活性剂的复配来提升解水锁剂的降低表面张力性能。其中，功能纳米材料和表面活性剂具有显著的协同增效作用，同时作为高效解水锁剂得到了广泛研究，然而，常规纳米材料受限于粒径及原生分散性的限制，很难在低渗透储层中发挥出其应有的性能。

一种钛基量子点纳米复合高性能解水锁剂，其特征在于：

按照100%计，由以下重量含量的原料组成：两亲性钛量子点0.03-0.1%，两性表面活性剂0.2-0.4%，阴-非离子表面活性剂0.05-0.2%，助溶剂0.1-0.2%，抑泡剂0.1-0.3%，余量的水；其中，所述两亲性钛量子点是通过以下方法制备得到的：先通过水热法将钛酸酯类偶联剂水解并缩合形成钛基量子点，再通过硅烷偶联剂进行一次改性，随后利用功能单体进行二次表面原位聚合改性，所述功能单体为疏水单体、丙烯酸和耐温耐盐单体。

解水锁剂的表面张力检测

室温下，采用高温高压界面张力仪悬滴法?？椴饬垦繁砻嬲帕Γ馑裂肺胱⑸淦髦?，打出一滴液体悬于空中，通过拟合液滴形状计算表面张力，待曲线稳定后取值，检测结果见表1。

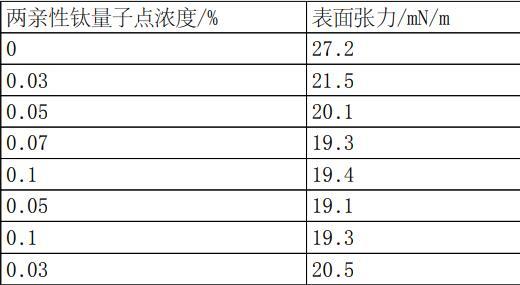

表1表面张力检测结果

从表1中数据可以看出，添加两亲性钛量子点后液体表面张力显著降低，与不添加两亲性钛量子点相比，实施例3中两亲性钛量子点的加量达到0.07%时，表面张力由27.2mN/m降低到19.3mN/m，可见，两亲性钛量子点能协同表面活性剂发挥优良的解水锁作用。
