引言

各向异性微结构在生物系统中广泛存在，如肌肉、皮肤和软骨等，这些结构赋予材料特定的功能特性。仿生各向异性材料的制备在组织工程、传感器和药物递送等领域具有广阔应用前景。胶原蛋白作为动物结缔组织的主要结构蛋白，因其优异的生物相容性和可降解性，成为理想的生物材料。然而，传统方法（如静电纺丝、磁场辅助等）制备的胶原纤维往往缺乏天然胶原的67 nm D周期结构，且取向控制不足。

Langmuir-Blodgett（LB）技术是一种先进的单分子膜制备技术，可通过界面自组装精确控制分子排列。本研究开发了一种基于LB技术的模块化组装方法，能够制备具有天然67 nm D周期结构的高度各向异性胶原膜，为仿生材料设计提供了新策略。

方法

1.胶原溶液的配置

?原料选择：采用动物源胶原蛋白（如牛跟腱或鼠尾胶原），溶解于醋酸溶液（0.1 mol/L）中。

?溶液优化：添加异丙醇等有机溶剂，调节pH至5–9，确保胶原聚集体平均粒径≤2000 nm，浓度范围为0.1–0.7 mg/mL。

?关键参数：低温（4°C）搅拌8小时，避免胶原变性。

2.LB膜制备

?仪器：使用JML04型LB膜分析仪（或其他兼容设备），其精准的表面压控制和滑障系统是关键。

?亚相条件：

?金属离子溶液（如Na?或Ca2?），离子强度0.2–0.5。

?温度控制为24–30°C，pH 5–9。

?成膜过程：

1.将500–1500μL胶原溶液均匀滴加于亚相表面。

2.静置至膜压平衡后，以1–10 cm/min速度压缩滑障。

3.当表面积达10–20 cm2时停止压缩，维持表面压10–30 mN/m。

3.?？榛樽?

?转移技术：采用竖直拉提法，提拉速度1–10 mm/min，将胶原单层转移至基片（如硅片或云母片）。

?叠层设计：

?单轴取向：保持基片方向不变，叠加3–5层（用于皮肤敷料）或10–15层（用于角膜组织工程）。

?3D各向异性：交替旋转基片90°，叠加15–20层（模拟肌腱结构）。

?后处理：去离子水洗净后真空干燥，必要时进行辐照灭菌。

结果与讨论

结构表征

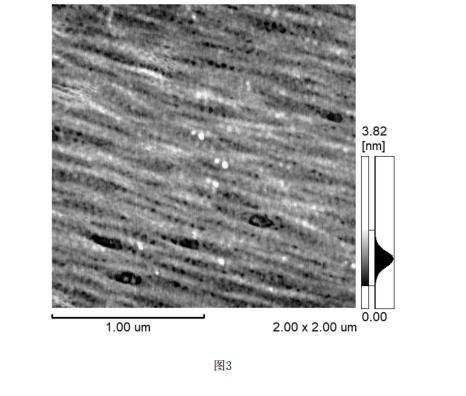

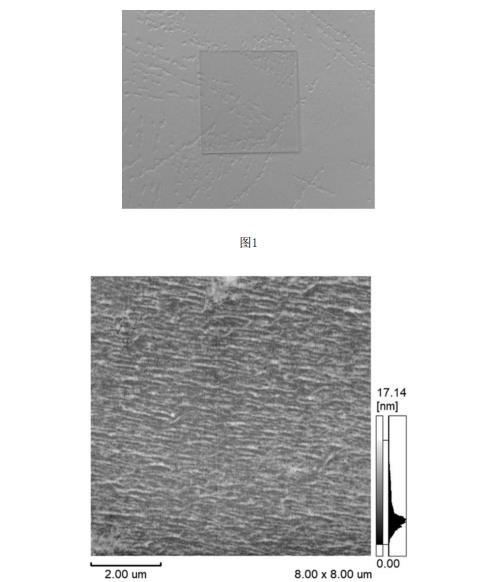

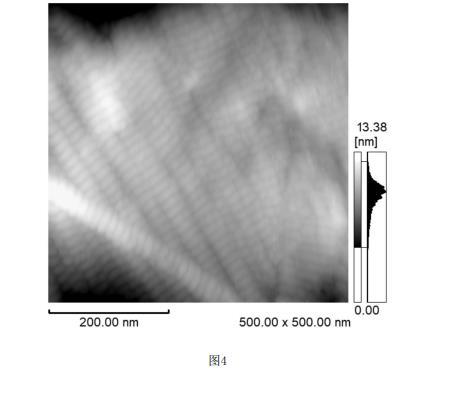

?AFM分析：如实施例5所示，胶原纤维呈现有序定向排列（图2），高分辨率图像清晰显示67 nm D周期节状结构（图3–4），证实天然自组装成功。

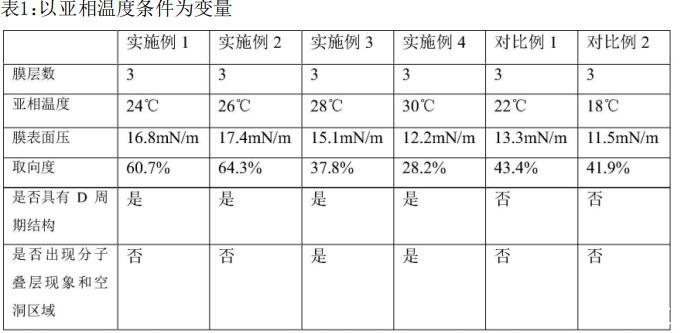

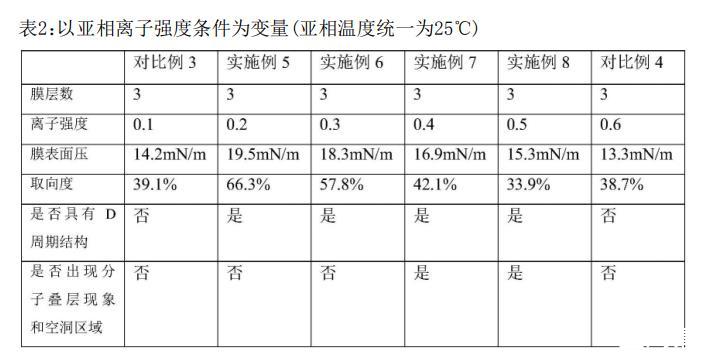

?取向度：在优化条件（亚相温度25°C、离子强度0.3）下，纤维取向度高达90%以上（表1–2）。

?对比实验：亚相温度过高（>30°C）或离子强度过低（<0.2）会导致纤维排列混乱（对比例1–4），超纯水亚相则无法形成D周期结构（对比例5）。

技术优势

1.生物相容性：全程低温操作（<30°C），保留胶原三股螺旋结构，重金属含量≤10 mg/kg。

2.精准调控：LB技术通过界面压力与分子自组装耦合，实现纤维取向和周期结构的同步控制。

3.?？榛杓疲和ü髡憬嵌群筒闶?，可定制各向异性结构，模拟天然组织。

结论

本研究建立的LB技术?？榛樽胺椒?，能够高效制备具有天然67 nm D周期结构的各向异性胶原膜。该方法条件温和、重复性好，在组织工程和生物传感器领域具有广泛应用潜力。LB膜分析仪的核心作用体现在其精准的表面压控制和转移能力，为仿生材料研究提供了关键工具。

技术文章：LB膜分析仪在胶原仿生材料中的应用

LB技术通过调控分子界面行为，可实现纳米级精度的薄膜组装。本公司LB膜分析仪具备高精度滑障系统、温控?？楹妥远ㄒ宀问柚?，特别适用于胶原等生物大分子的有序组装。用户可通过调节表面压、提拉速度和亚相组成，实现从单层到3D结构的可控制备。此外，仪器兼容多种基片（如硅片、聚合物膜），满足不同应用场景需求。

应用案例：

?皮肤再生：单轴取向胶原膜引导成纤维细胞定向生长。

?药物筛?。焊飨蛞煨阅ぷ魑赴嘌Ъ?，模拟体内微环境。

?基础研究：研究胶原自组装动力学及分子相互作用。

欢迎联系我司获取LB膜分析仪的详细技术参数和定制方案。

参考文献

[1]Wakuda Y,et al.Scientific Reports,2018.

[2]Antman-Passig M,et al.Nano Letters,2016.

本文基于专利CN115137882A改写，数据来源于实施例。
