合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
推荐新闻Info
-
> 无机盐浓度对HPAM不同复配体系降低界面张力能力的影响（二）
> 无机盐浓度对HPAM不同复配体系降低界面张力能力的影响（一）
> 烷基二甲苯磺酸盐表面活性剂界面张力、界面性能测定
> 不同温度对氢氟醚HFE7000、HFE7200表面张力和黏度影响（二）
> 不同温度对氢氟醚HFE7000、HFE7200表面张力和黏度影响（一）
> R1336mzz(Z))纯质与POE润滑油组成的混合物的表面张力测定
> Sb合金元素对锌液与X80钢表面张力、润湿性及界面反应的影响——结果与分析
> Sb合金元素对锌液与X80钢表面张力、润湿性及界面反应的影响——实验
> 液氢、液氧等低温推进剂表面张力与内角自流现象的关系
> 高沸点表面活性剂对纳米LiBr溶液表面张力沸腾温度的影响（下）

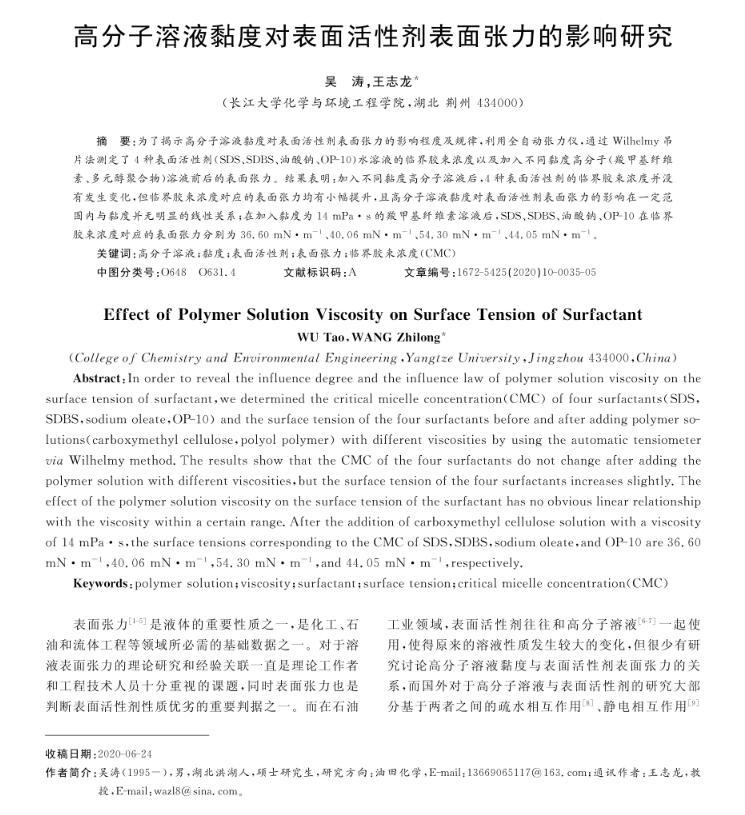

高分子溶液黏度对表面活性剂表面张力的影响研究
来源：吴涛 王志龙 浏览 1141 次 发布时间:2022-11-14

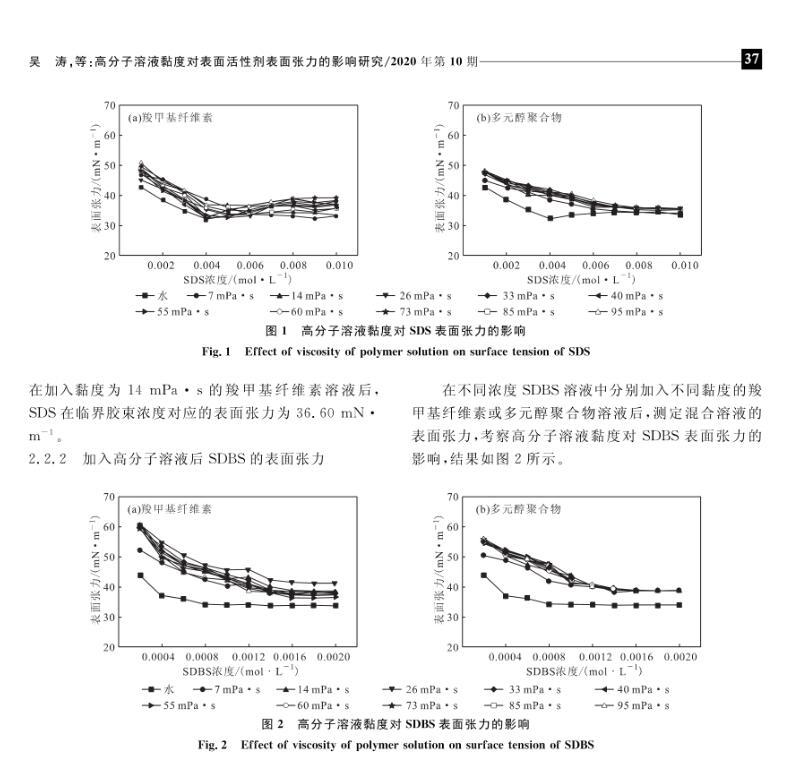

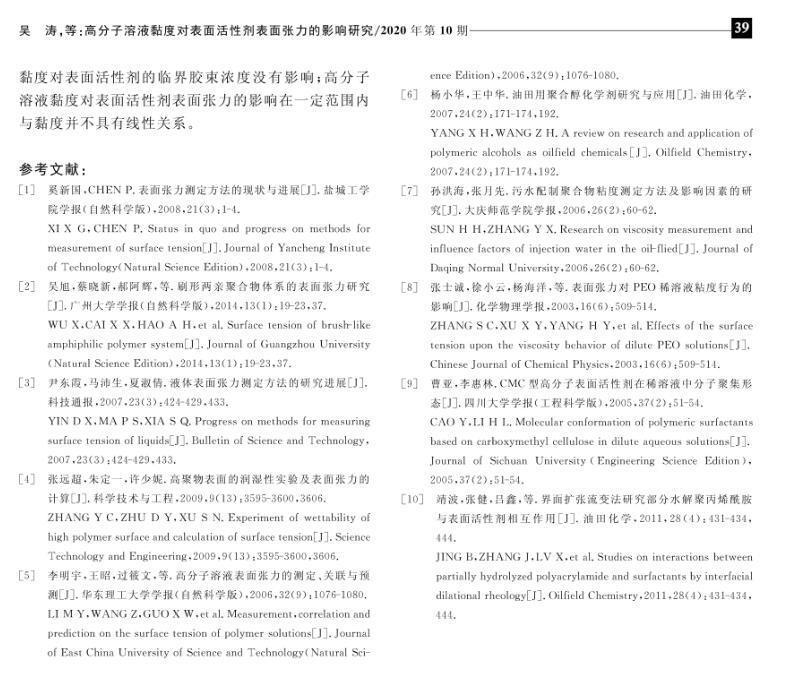

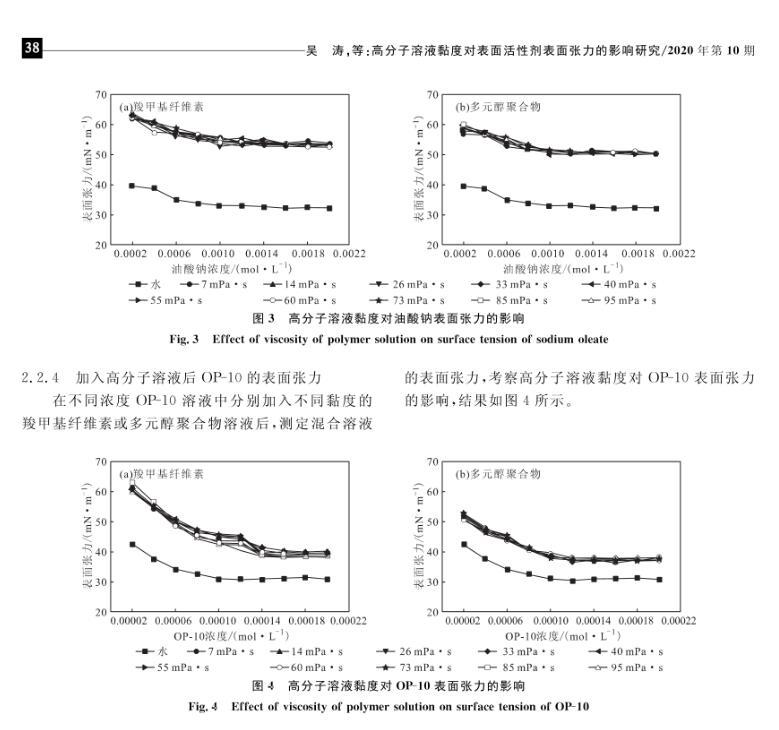

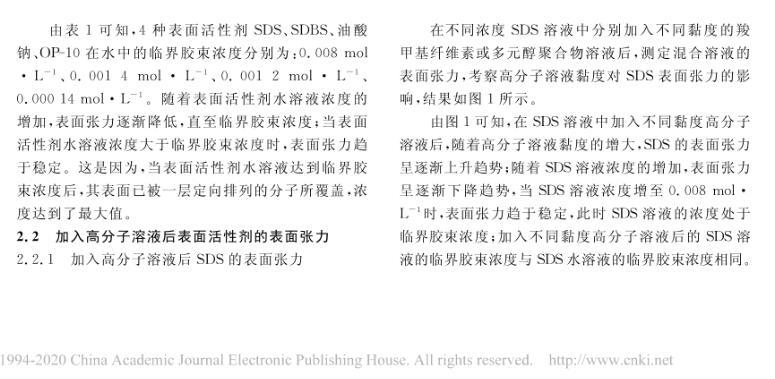

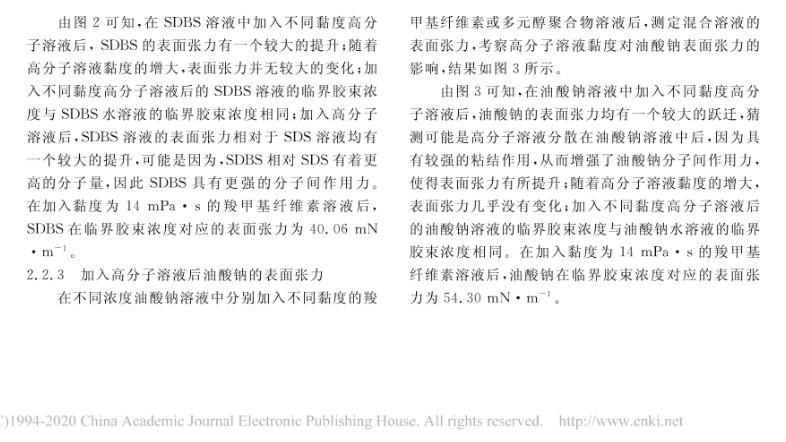

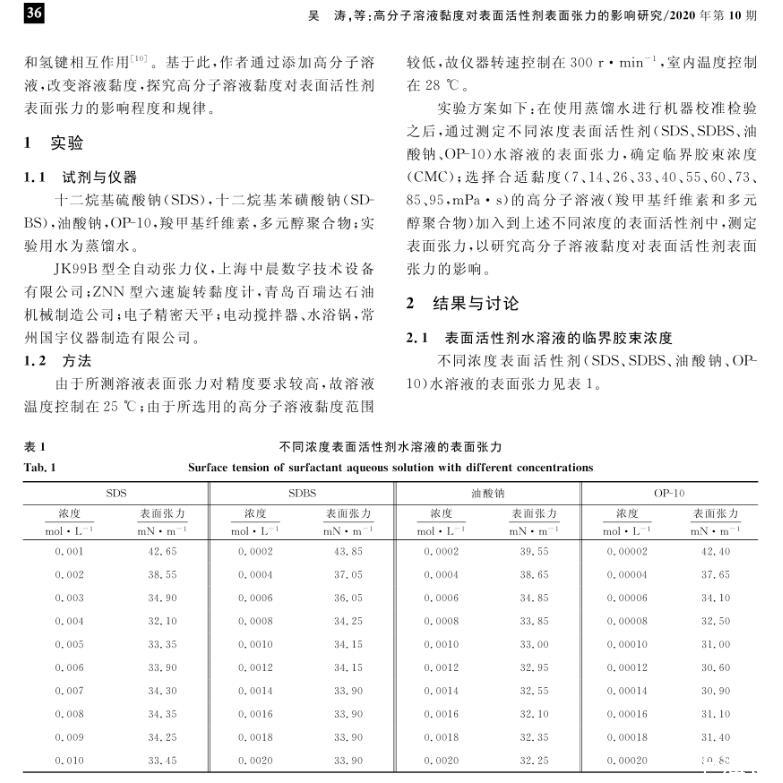

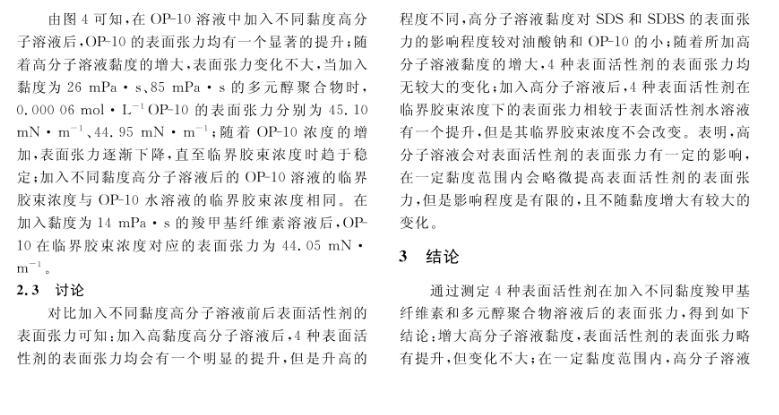

为了揭示高分子溶液黏度对表面活性剂表面张力的影响程度及规律，利用全自动张力仪，通过Wilhelmy吊片法测定了4种表面活性剂(SDS、SDBS、油酸钠、OP-10)水溶液的临界胶束浓度以及加入不同黏度高分子(羧甲基纤维素、多元醇聚合物)溶液前后的表面张力。结果表明:加入不同黏度高分子溶液后，4种表面活性剂的临界胶束浓度并没有发生变化，但临界胶束浓度对应的表面张力均有小幅提升，且高分子溶液黏度对表面活性剂表面张力的影响在一定范围内与黏度并无明显的线性关系;在加入黏度为14 mPa·s的羧甲基纤维素溶液后，SDS、SDBS、油酸钠、OP-10在临界胶束浓度对应的表面张力分别为36.60 mN·m~(-1)、40.06 mN·m~(-1)、54.30 mN·m~(-1)、44.05 mN·m~(-1)。
